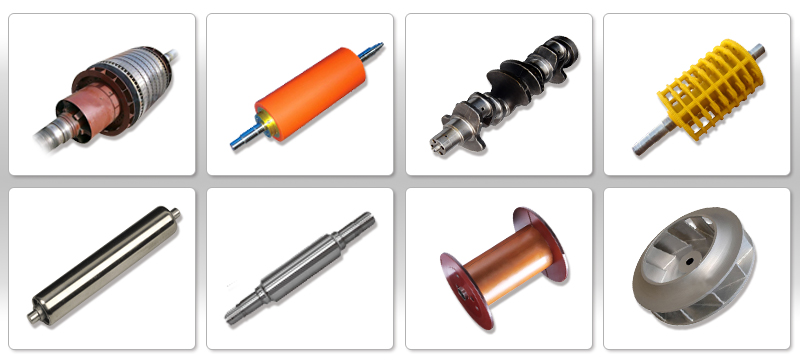

圈带平衡机应用于各类大、中型电机转子、叶轮、曲轴,滚筒及轴类等旋转工件的平衡校正。
产品特点
圈带平衡机采用剑平电测系统,测量方式多样化,动、静平衡,支承方式多达10种,加去重、正反转可灵活定制。采用多重定标系数组合,自动调整系统灵敏度,换档无跳跃,软硬件双重滤波,数据压缩,测量稳定。

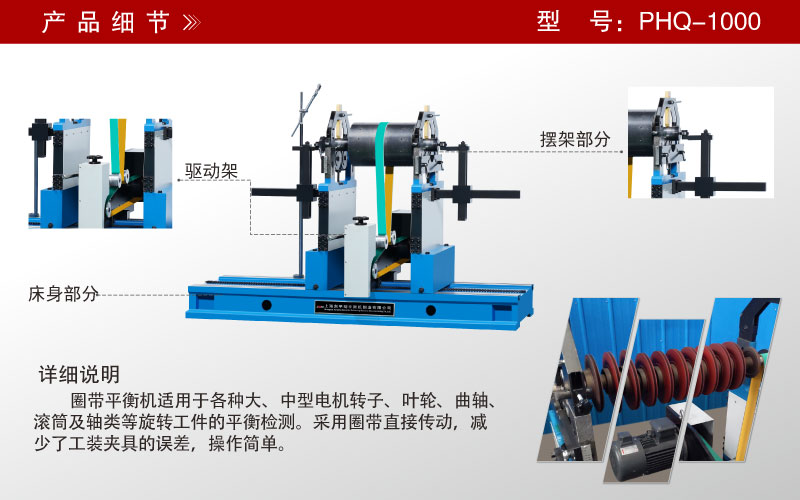

PHQ-1000H/PHQ-2000H 圈带动平衡机
技术参数 |
PHQ-1000H |
PHQ-2000H | |
工件质量(kg) |
1000 |
2000 | |
工件外径 (mm) |
Φ1600 |
Φ1800 | |
两支承座间距离(mm) |
160~1780 |
160~1780 |
|
支承轴径范围(mm) |
Φ 25~1203) |
Φ 25~1203) |
|
圈带传动处直径(mm) |
Φ40~700 |
Φ40~800 | |
工件传动处直径为100mm时的转速(r/min) |
19181) |
9861) |
|
电动机功率(kw) |
4变频 |
5.5变频 | |
可达剩余不平衡度/每面(emar) | ··· | ··· | |
不平衡减少率URR(%) |
95% | 95% | |
输入电源 | 三相 380V 50HZ | 三相 380V 50HZ |
PHQ-3000H/5000 圈带动平衡机
技术参数 |
PHQ-3000H | PHQ-5000 | |
工件质量范围(kg) |
3000 | 5000 | |
工件外径 (mm) |
Φ2100 | Φ2400 | |
两支承座间距离(mm) |
160~2280 |
500~2200 |
|
支承轴径范围(mm) |
Φ 25~120 可增至Φ120~240 |
Φ 40~380 |
|
圈带传动处直径(mm) |
Φ40-900 | Φ50-1000 | |
工件传动处直径为100mm时的转速(r/min) |
13151) |
795,18531) |
|
电动机功率(kw) |
7.5变频 | 15变频 | |
可达剩余不平衡度/每面(emar) | ··· | ··· | |
不平衡减少率URR(%) |
95% | 95% | |
输入电源 | 三相 380V 50HZ | 三相 380V 50HZ |
备注:
1)表示+无极调速
2) 表示+可增至75-180
3)表示+可增至120-240
